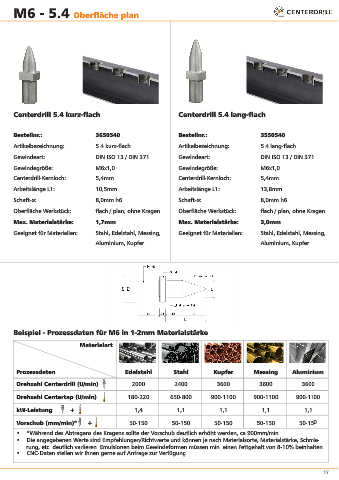

Page 17 - Centerdrill Produktkatalog 2019

M6 - 5.4 Oberfläche plan

Centerdrill 5.4 lang Centerdrill 5.4 kurz-flach Centerdrill 5.4 lang-flach

Bestellnr.: 3650540 Bestellnr.: 3550540
Artikelbezeichnung: 5.4 kurz-flach Artikelbezeichnung: 5.4 lang-flach

Gewindeart: DIN ISO 13 / DIN 371 Gewindeart: DIN ISO 13 / DIN 371
Gewindegröße: M6x1,0 Gewindegröße: M6x1,0
Centerdrill-Kernloch: 5,4mm Centerdrill-Kernloch: 5,4mm

Arbeitslänge L1: 10,5mm Arbeitslänge L1: 13,8mm
Schaft-ø: 8,0mm h6 Schaft-ø: 8,0mm h6

Oberfläche Werkstück: flach / plan, ohne Kragen Oberfläche Werkstück: flach / plan, ohne Kragen
Max. Materialstärke: 1,7mm Max. Materialstärke: 3,0mm
Geeignet für Materialien: Stahl, Edelstahl, Messing, Geeignet für Materialien: Stahl, Edelstahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

Beispiel - Prozessdaten für M6 in 1-2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 2000 2400 3600 3600 3600
Drehzahl Centertap (U/min) 180-220 650-800 900-1100 900-1100 900-1100

kW-Leistung + 1,4 1,1 1,1 1,1 1,1

Vorschub (mm/min)* + 50-150 50-150 50-150 50-150 50-150
• *Während des Abtragens des Kragens sollte der Vorschub deutlich erhöht werden, ca.900mm/min.
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung

17
