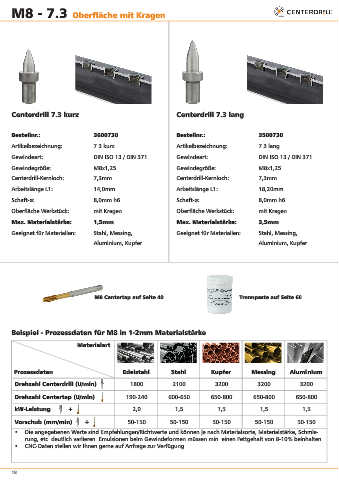

Page 18 - Centerdrill Produktkatalog 2019

M8 - 7.3 Oberfläche mit Kragen

Centerdrill 7.3 kurz Centerdrill 7.3 lang

Bestellnr.: 3600730 Bestellnr.: 3500730
Artikelbezeichnung: 7.3 kurz Artikelbezeichnung: 7.3 lang

Gewindeart: DIN ISO 13 / DIN 371 Gewindeart: DIN ISO 13 / DIN 371
Gewindegröße: M8x1,25 Gewindegröße: M8x1,25
Centerdrill-Kernloch: 7,3mm Centerdrill-Kernloch: 7,3mm

Arbeitslänge L1: 14,0mm Arbeitslänge L1: 18,20mm
Schaft-ø: 8,0mm h6 Schaft-ø: 8,0mm h6

Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 1,5mm Max. Materialstärke: 3,5mm
Geeignet für Materialien: Stahl, Messing, Geeignet für Materialien: Stahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

M8 Centertap auf Seite 49 Trennpaste auf Seite 60

Beispiel - Prozessdaten für M8 in 1-2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 1800 2100 3200 3200 3200
Drehzahl Centertap (U/min) 190-240 600-650 650-800 650-800 650-800

kW-Leistung + 2,0 1,5 1,5 1,5 1,5

Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung

18
