Page 20 - Centerdrill Produktkatalog 2019
P. 20

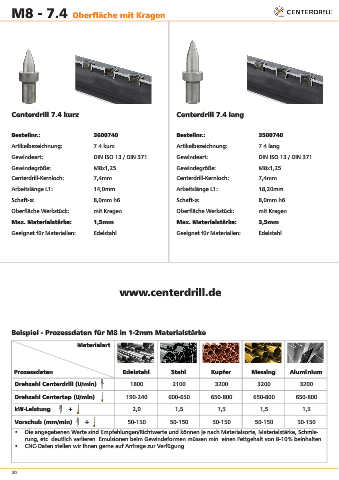

M8 - 7.4 Oberfläche mit Kragen
Centerdrill 7.4 kurz Centerdrill 7.4 lang
Bestellnr.: 3600740 Bestellnr.: 3500740
Artikelbezeichnung: 7.4 kurz Artikelbezeichnung: 7.4 lang
Gewindeart: DIN ISO 13 / DIN 371 Gewindeart: DIN ISO 13 / DIN 371
Gewindegröße: M8x1,25 Gewindegröße: M8x1,25
Centerdrill-Kernloch: 7,4mm Centerdrill-Kernloch: 7,4mm
Arbeitslänge L1: 14,0mm Arbeitslänge L1: 18,20mm
Schaft-ø: 8,0mm h6 Schaft-ø: 8,0mm h6
Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 1,5mm Max. Materialstärke: 3,5mm
Geeignet für Materialien: Edelstahl Geeignet für Materialien: Edelstahl
www.centerdrill.de
Beispiel - Prozessdaten für M8 in 1-2mm Materialstärke
Materialart
Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium
Drehzahl Centerdrill (U/min) 1800 2100 3200 3200 3200
Drehzahl Centertap (U/min) 190-240 600-650 650-800 650-800 650-800
kW-Leistung + 2,0 1,5 1,5 1,5 1,5
Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
20
