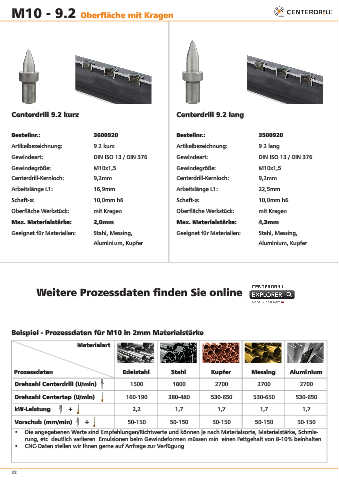

Page 22 - Centerdrill Produktkatalog 2019
P. 22
M10 - 9.2 Oberfläche mit Kragen
Centerdrill 9.2 kurz Centerdrill 9.2 lang
Bestellnr.: 3600920 Bestellnr.: 3500920
Artikelbezeichnung: 9.2 kurz Artikelbezeichnung: 9.2 lang
Gewindeart: DIN ISO 13 / DIN 376 Gewindeart: DIN ISO 13 / DIN 376
Gewindegröße: M10x1,5 Gewindegröße: M10x1,5
Centerdrill-Kernloch: 9,2mm Centerdrill-Kernloch: 9,2mm
Arbeitslänge L1: 16,9mm Arbeitslänge L1: 22,5mm
Schaft-ø: 10,0mm h6 Schaft-ø: 10,0mm h6
Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 2,0mm Max. Materialstärke: 4,3mm
Geeignet für Materialien: Stahl, Messing, Geeignet für Materialien: Stahl, Messing,
Alumini um, Kupfer Aluminium, Kupfer
Weitere Prozessdaten finden Sie online
Beispiel - Prozessdaten für M10 in 2mm Materialstärke
Materialart
Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium
Drehzahl Centerdrill (U/min) 1500 1800 2700 2700 2700
Drehzahl Centertap (U/min) 160-190 380-480 530-650 530-650 530-650
kW-Leistung + 2,2 1,7 1,7 1,7 1,7
Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
22
