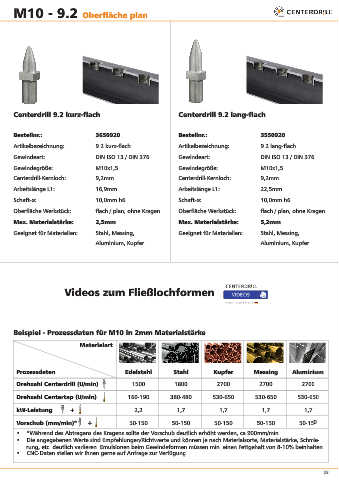

Page 23 - Centerdrill Produktkatalog 2019

M10 - 9.2 Oberfläche plan

Centerdrill 9.2 lang Centerdrill 9.2 kurz-flach Centerdrill 9.2 lang-flach

Bestellnr.: 3650920 Bestellnr.: 3550920
Artikelbezeichnung: 9.2 kurz-flach Artikelbezeichnung: 9.2 lang-flach

Gewindeart: DIN ISO 13 / DIN 376 Gewindeart: DIN ISO 13 / DIN 376
Gewindegröße: M10x1,5 Gewindegröße: M10x1,5
Centerdrill-Kernloch: 9,2mm Centerdrill-Kernloch: 9,2mm

Arbeitslänge L1: 16,9mm Arbeitslänge L1: 22,5mm
Schaft-ø: 10,0mm h6 Schaft-ø: 10,0mm h6

Oberfläche Werkstück: flach / plan, ohne Kragen Oberfläche Werkstück: flach / plan, ohne Kragen
Max. Materialstärke: 2,5mm Max. Materialstärke: 5,2mm
Geeignet für Materialien: Stahl, Messing, Geeignet für Materialien: Stahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

Weitere Prozessdaten finden Sie online Videos zum Fließlochformen

Beispiel - Prozessdaten für M10 in 2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 1500 1800 2700 2700 2700
Drehzahl Centertap (U/min) 160-190 380-480 530-650 530-650 530-650

kW-Leistung + 2,2 1,7 1,7 1,7 1,7

Vorschub (mm/min)* + 50-150 50-150 50-150 50-150 50-150
• *Während des Abtragens des Kragens sollte der Vorschub deutlich erhöht werden, ca.900mm/min.
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
