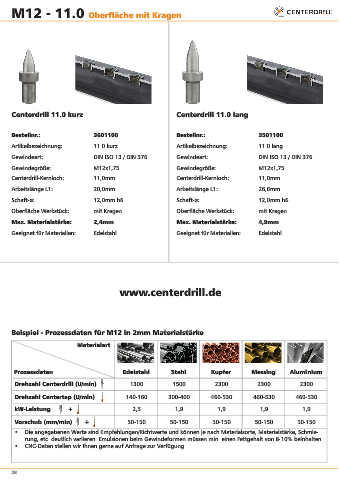

Page 28 - Centerdrill Produktkatalog 2019
P. 28
M12 - 11.0 Oberfläche mit Kragen
Centerdrill 11.0 kurz Centerdrill 11.0 lang
Bestellnr.: 3601100 Bestellnr.: 3501100
Artikelbezeichnung: 11.0 kurz Artikelbezeichnung: 11.0 lang
Gewindeart: DIN ISO 13 / DIN 376 Gewindeart: DIN ISO 13 / DIN 376
Gewindegröße: M12x1,75 Gewindegröße: M12x1,75
Centerdrill-Kernloch: 11,0mm Centerdrill-Kernloch: 11,0mm
Arbeitslänge L1: 20,0mm Arbeitslänge L1: 26,6mm
Schaft-ø: 12,0mm h6 Schaft-ø: 12,0mm h6
Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 2,4mm Max. Materialstärke: 4,9mm
Geeignet für Materialien: Edelstahl Geeignet für Materialien: Edelstahl
www.centerdrill.de
Beispiel - Prozessdaten für M12 in 2mm Materialstärke
Materialart
Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium
Drehzahl Centerdrill (U/min) 1300 1500 2300 2300 2300
Drehzahl Centertap (U/min) 140-160 300-400 460-530 460-530 460-530
kW-Leistung + 2,5 1,9 1,9 1,9 1,9
Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
28
