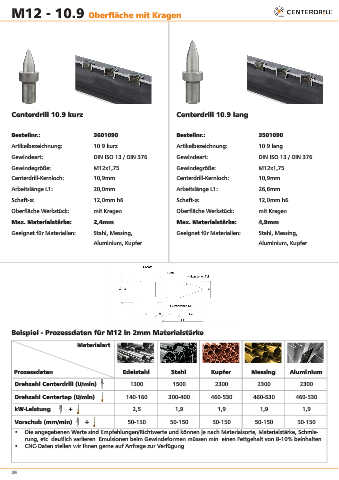

Page 26 - Centerdrill Produktkatalog 2019

M12 - 10.9 Oberfläche mit Kragen

Centerdrill 10.9 kurz Centerdrill 10.9 lang

Bestellnr.: 3601090 Bestellnr.: 3501090
Artikelbezeichnung: 10.9 kurz Artikelbezeichnung: 10.9 lang

Gewindeart: DIN ISO 13 / DIN 376 Gewindeart: DIN ISO 13 / DIN 376
Gewindegröße: M12x1,75 Gewindegröße: M12x1,75
Centerdrill-Kernloch: 10,9mm Centerdrill-Kernloch: 10,9mm

Arbeitslänge L1: 20,0mm Arbeitslänge L1: 26,6mm
Schaft-ø: 12,0mm h6 Schaft-ø: 12,0mm h6

Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 2,4mm Max. Materialstärke: 4,9mm
Geeignet für Materialien: Stahl, Messing, Geeignet für Materialien: Stahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

Beispiel - Prozessdaten für M12 in 2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 1300 1500 2300 2300 2300
Drehzahl Centertap (U/min) 140-160 300-400 460-530 460-530 460-530

kW-Leistung + 2,5 1,9 1,9 1,9 1,9

Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
