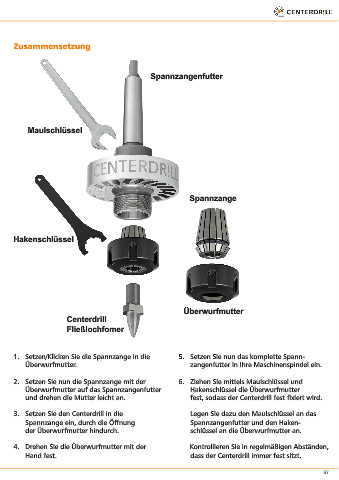

Zusammensetzung

Spannzangenfutter

Maulschlüssel

Spannzange

Hakenschlüssel

Überwurfmutter
Centerdrill
Fließlochfomer

1. Setzen/Klicken Sie die Spannzange in die 5. Setzen Sie nun das komplette Spann-
Überwurfmutter. zangenfutter in Ihre Maschinenspindel ein.

2. Setzen Sie nun die Spannzange mit der 6. Ziehen Sie mittels Maulschlüssel und
Überwurfmutter auf das Spannzangenfutter Hakenschlüssel die Überwurfmutter
und drehen die Mutter leicht an. fest, sodass der Centerdrill fest fixiert wird.

3. Setzen Sie den Centerdrill in die Legen Sie dazu den Maulschlüssel an das
Spannzange ein, durch die Öffnung Spannzangenfutter und den Haken-
der Überwurfmutter hindurch. schlüssel an die Überwurfmutter an.

4. Drehen Sie die Überwurfmutter mit der Kontrollieren Sie in regelmäßigen Abständen,
Hand fest. dass der Centerdrill immer fest sitzt.
