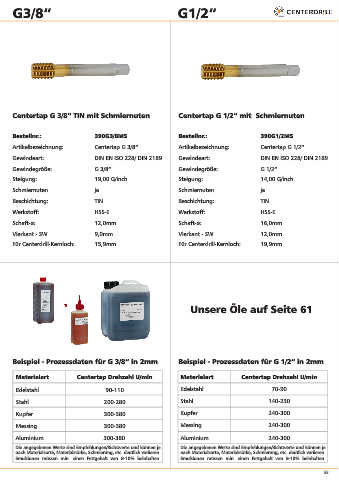

Page 53 - Centerdrill Produktkatalog 2019
P. 53
G1/4“ G3/8“ G1/2“
Centertap G 1/4“ TIN mit Schmiernuten Centertap G 3/8“ TIN mit Schmiernuten Centertap G 1/2“ mit Schmiernuten
Bestellnr.: 390G3/8MS Bestellnr.: 390G1/2MS
Artikelbezeichnung: Centertap G 3/8“ Artikelbezeichnung: Centertap G 1/2“
Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 3/8“ Gewindegröße: G 1/2“
Steigung: 19,00 G/inch Steigung: 14,00 G/inch
Schmiernuten ja Schmiernuten ja
Beschichtung: TIN Beschichtung: TIN
Werkstoff: HSS-E Werkstoff: HSS-E
Schaft-ø: 12,0mm Schaft-ø: 16,0mm
Vierkant - SW 9,0mm Vierkant - SW 12,0mm
Für Centerdrill-Kernloch: 15,9mm Für Centerdrill-Kernloch: 19,9mm
Unsere Öle auf Seite 61
Beispiel - Prozessdaten für G 1/4“ in 2mm Beispiel - Prozessdaten für G 3/8“ in 2mm Beispiel - Prozessdaten für G 1/2“ in 2mm
Materialart Centertap Drehzahl U/min Materialart Centertap Drehzahl U/min
Edelstahl 90-110 Edelstahl 70-90
Stahl 200-280 Stahl 140-230
Kupfer 300-380 Kupfer 240-300
Messing 300-380 Messing 240-300
Aluminium 300-380 Aluminium 240-300
Die angegebenen Werte sind Empfehlungen/Richtwerte und können je Die angegebenen Werte sind Empfehlungen/Richtwerte und können je
nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren. nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren.
Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten. Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten.
53
