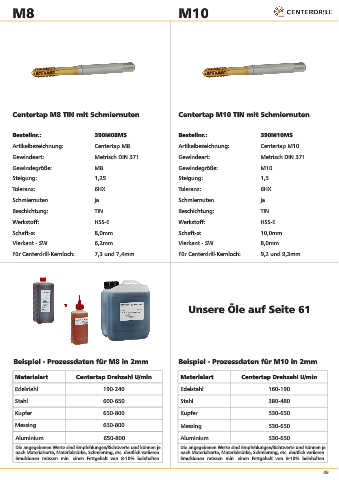

Page 49 - Centerdrill Produktkatalog 2019
P. 49
M6 M8 M10
Centertap M6 TIN ohne Schmiernuten Centertap M8 TIN mit Schmiernuten Centertap M10 TIN mit Schmiernuten
Bestellnr.: 390M08MS Bestellnr.: 390M10MS
Artikelbezeichnung: Centertap M8 Artikelbezeichnung: Centertap M10
Gewindeart: Metrisch DIN 371 Gewindeart: Metrisch DIN 371
Gewindegröße: M8 Gewindegröße: M10
Steigung: 1,25 Steigung: 1,5
Toleranz: 6HX Toleranz: 6HX
Schmiernuten ja Schmiernuten ja
Beschichtung: TIN Beschichtung: TIN
Werkstoff: HSS-E Werkstoff: HSS-E
Schaft-ø: 8,0mm Schaft-ø: 10,0mm
Vierkant - SW 6,2mm Vierkant - SW 8,0mm
Für Centerdrill-Kernloch: 7,3 und 7,4mm Für Centerdrill-Kernloch: 9,2 und 9,3mm
Unsere Öle auf Seite 61
Beispiel - Prozessdaten für M6 in 2mm Beispiel - Prozessdaten für M8 in 2mm Beispiel - Prozessdaten für M10 in 2mm
Materialart Centertap Drehzahl U/min Materialart Centertap Drehzahl U/min
Edelstahl 190-240 Edelstahl 160-190
Stahl 600-650 Stahl 380-480
Kupfer 650-800 Kupfer 530-650
Messing 650-800 Messing 530-650
Aluminium 650-800 Aluminium 530-650
Die angegebenen Werte sind Empfehlungen/Richtwerte und können je Die angegebenen Werte sind Empfehlungen/Richtwerte und können je
nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren. nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren.
Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten. Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten.
49
