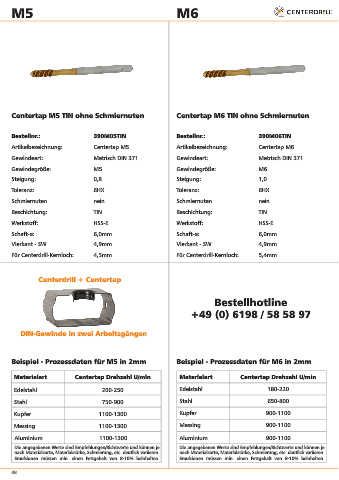

Page 48 - Centerdrill Produktkatalog 2019
P. 48
M5 M6
Centertap M5 TIN ohne Schmiernuten Centertap M6 TIN ohne Schmiernuten
Bestellnr.: 390M05TIN Bestellnr.: 390M06TIN
Artikelbezeichnung: Centertap M5 Artikelbezeichnung: Centertap M6
Gewindeart: Metrisch DIN 371 Gewindeart: Metrisch DIN 371
Gewindegröße: M5 Gewindegröße: M6
Steigung: 0,8 Steigung: 1,0
Toleranz: 6HX Toleranz: 6HX
Schmiernuten nein Schmiernuten nein
Beschichtung: TIN Beschichtung: TIN
Werkstoff: HSS-E Werkstoff: HSS-E
Schaft-ø: 6,0mm Schaft-ø: 6,0mm
Vierkant - SW 4,9mm Vierkant - SW 4,9mm
Für Centerdrill-Kernloch: 4,5mm Für Centerdrill-Kernloch: 5,4mm
Centerdrill + Centertap
Bestellhotline
+49 (0) 6198 / 58 58 97
DIN-Gewinde in zwei Arbeitsgängen
Beispiel - Prozessdaten für M5 in 2mm Beispiel - Prozessdaten für M6 in 2mm
Materialart Centertap Drehzahl U/min Materialart Centertap Drehzahl U/min
Edelstahl 200-250 Edelstahl 180-220
Stahl 750-900 Stahl 650-800
Kupfer 1100-1300 Kupfer 900-1100
Messing 1100-1300 Messing 900-1100
Aluminium 1100-1300 Aluminium 900-1100
Die angegebenen Werte sind Empfehlungen/Richtwerte und können je Die angegebenen Werte sind Empfehlungen/Richtwerte und können je
nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren. nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren.
Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten. Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten.
48
