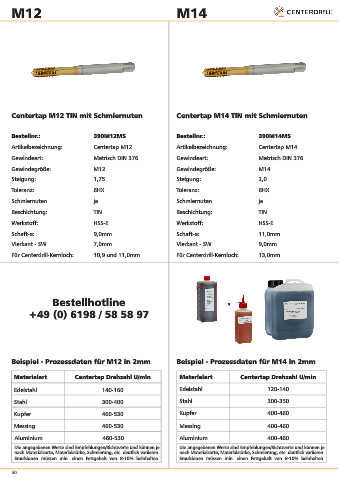

Page 50 - Centerdrill Produktkatalog 2019
P. 50
M12 M14
Centertap M12 TIN mit Schmiernuten Centertap M14 TIN mit Schmiernuten
Bestellnr.: 390M12MS Bestellnr.: 390M14MS
Artikelbezeichnung: Centertap M12 Artikelbezeichnung: Centertap M14
Gewindeart: Metrisch DIN 376 Gewindeart: Metrisch DIN 376
Gewindegröße: M12 Gewindegröße: M14
Steigung: 1,75 Steigung: 2,0
Toleranz: 6HX Toleranz: 6HX
Schmiernuten ja Schmiernuten ja
Beschichtung: TIN Beschichtung: TIN
Werkstoff: HSS-E Werkstoff: HSS-E
Schaft-ø: 9,0mm Schaft-ø: 11,0mm
Vierkant - SW 7,0mm Vierkant - SW 9,0mm
Für Centerdrill-Kernloch: 10,9 und 11,0mm Für Centerdrill-Kernloch: 13,0mm
Bestellhotline
+49 (0) 6198 / 58 58 97
Beispiel - Prozessdaten für M12 in 2mm Beispiel - Prozessdaten für M14 in 2mm
Materialart Centertap Drehzahl U/min Materialart Centertap Drehzahl U/min
Edelstahl 140-160 Edelstahl 120-140
Stahl 300-400 Stahl 300-350
Kupfer 460-530 Kupfer 400-460
Messing 460-530 Messing 400-460
Aluminium 460-530 Aluminium 400-460
Die angegebenen Werte sind Empfehlungen/Richtwerte und können je Die angegebenen Werte sind Empfehlungen/Richtwerte und können je
nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren. nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren.
Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten. Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten.
50
