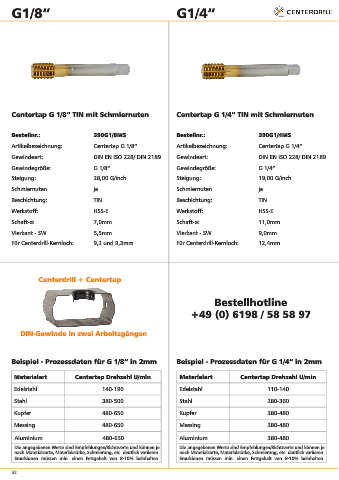

Page 52 - Centerdrill Produktkatalog 2019
P. 52
G1/8“ G1/4“
Centertap G 1/8“ TIN mit Schmiernuten Centertap G 1/4“ TIN mit Schmiernuten
Bestellnr.: 390G1/8MS Bestellnr.: 390G1/4MS
Artikelbezeichnung: Centertap G 1/8“ Artikelbezeichnung: Centertap G 1/4“
Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 1/8“ Gewindegröße: G 1/4“
Steigung: 28,00 G/inch Steigung: 19,00 G/inch
Schmiernuten ja Schmiernuten ja
Beschichtung: TIN Beschichtung: TIN
Werkstoff: HSS-E Werkstoff: HSS-E
Schaft-ø: 7,0mm Schaft-ø: 11,0mm
Vierkant - SW 5,5mm Vierkant - SW 9,0mm
Für Centerdrill-Kernloch: 9,2 und 9,3mm Für Centerdrill-Kernloch: 12,4mm
Centerdrill + Centertap
Bestellhotline
+49 (0) 6198 / 58 58 97
DIN-Gewinde in zwei Arbeitsgängen
Beispiel - Prozessdaten für G 1/8“ in 2mm Beispiel - Prozessdaten für G 1/4“ in 2mm
Materialart Centertap Drehzahl U/min Materialart Centertap Drehzahl U/min
Edelstahl 140-190 Edelstahl 110-140
Stahl 380-500 Stahl 280-360
Kupfer 480-650 Kupfer 380-480
Messing 480-650 Messing 380-480
Aluminium 480-650 Aluminium 380-480
Die angegebenen Werte sind Empfehlungen/Richtwerte und können je Die angegebenen Werte sind Empfehlungen/Richtwerte und können je
nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren. nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren.
Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten. Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten.
52
