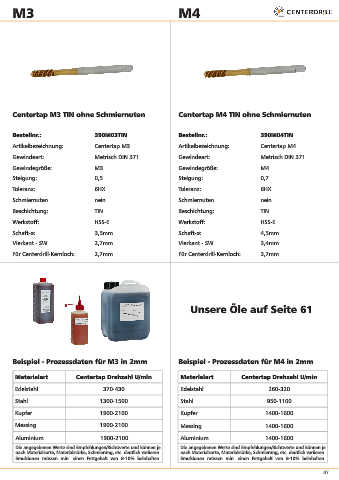

Page 47 - Centerdrill Produktkatalog 2019
P. 47
M3 M4
Centertap M3 TIN ohne Schmiernuten Centertap M4 TIN ohne Schmiernuten
Bestellnr.: 390M03TIN Bestellnr.: 390M04TIN
Artikelbezeichnung: Centertap M3 Artikelbezeichnung: Centertap M4
Gewindeart: Metrisch DIN 371 Gewindeart: Metrisch DIN 371
Gewindegröße: M3 Gewindegröße: M4
Steigung: 0,5 Steigung: 0,7
Toleranz: 6HX Toleranz: 6HX
Schmiernuten nein Schmiernuten nein
Beschichtung: TIN Beschichtung: TIN
Werkstoff: HSS-E Werkstoff: HSS-E
Schaft-ø: 3,5mm Schaft-ø: 4,5mm
Vierkant - SW 2,7mm Vierkant - SW 3,4mm
Für Centerdrill-Kernloch: 2,7mm Für Centerdrill-Kernloch: 3,7mm
Unsere Öle auf Seite 61
Beispiel - Prozessdaten für M3 in 2mm Beispiel - Prozessdaten für M4 in 2mm
Materialart Centertap Drehzahl U/min Materialart Centertap Drehzahl U/min
Edelstahl 370-430 Edelstahl 260-320
Stahl 1300-1500 Stahl 950-1100
Kupfer 1900-2100 Kupfer 1400-1600
Messing 1900-2100 Messing 1400-1600
Aluminium 1900-2100 Aluminium 1400-1600
Die angegebenen Werte sind Empfehlungen/Richtwerte und können je Die angegebenen Werte sind Empfehlungen/Richtwerte und können je
nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren. nach Materialsorte, Materialstärke, Schmierung, etc. deutlich variieren.
Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten. Emulsionen müssen min. einen Fettgehalt von 8-10% beinhalten.
47
