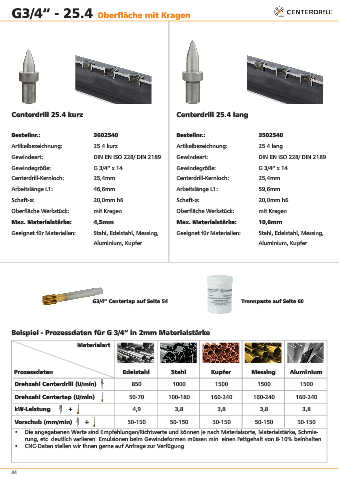

Page 44 - Centerdrill Produktkatalog 2019

G3/4“ - 25.4 Oberfläche mit Kragen

Centerdrill 25.4 kurz Centerdrill 25.4 lang

Bestellnr.: 3602540 Bestellnr.: 3502540
Artikelbezeichnung: 25.4 kurz Artikelbezeichnung: 25.4 lang

Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 3/4“ x 14 Gewindegröße: G 3/4“ x 14
Centerdrill-Kernloch: 25,4mm Centerdrill-Kernloch: 25,4mm

Arbeitslänge L1: 46,6mm Arbeitslänge L1: 59,6mm
Schaft-ø: 20,0mm h6 Schaft-ø: 20,0mm h6

Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 4,5mm Max. Materialstärke: 10,6mm
Geeignet für Materialien: Stahl, Edelstahl, Messing, Geeignet für Materialien: Stahl, Edelstahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

G3/4“ Centertap auf Seite 54 Trennpaste auf Seite 60

Beispiel - Prozessdaten für G 3/4“ in 2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 850 1000 1500 1500 1500
Drehzahl Centertap (U/min) 50-70 100-180 160-240 160-240 160-240

kW-Leistung + 4,9 3,8 3,8 3,8 3,8

Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung

44
