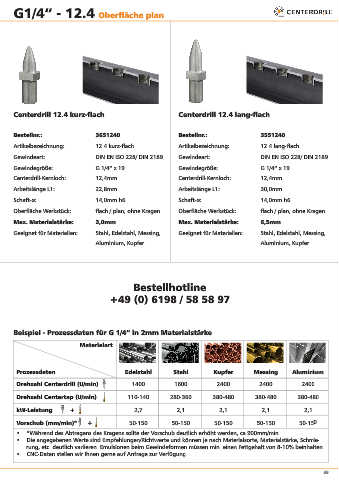

Page 39 - Centerdrill Produktkatalog 2019
P. 39
G1/4“ - 12.4 Oberfläche plan
Centerdrill 12.4 lang Centerdrill 12.4 kurz-flach Centerdrill 12.4 lang-flach
Bestellnr.: 3651240 Bestellnr.: 3551240
Artikelbezeichnung: 12.4 kurz-flach Artikelbezeichnung: 12.4 lang-flach
Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 1/4“ x 19 Gewindegröße: G 1/4“ x 19
Centerdrill-Kernloch: 12,4mm Centerdrill-Kernloch: 12,4mm
Arbeitslänge L1: 22,8mm Arbeitslänge L1: 30,0mm
Schaft-ø: 14,0mm h6 Schaft-ø: 14,0mm h6
Oberfläche Werkstück: flach / plan, ohne Kragen Oberfläche Werkstück: flach / plan, ohne Kragen
Max. Materialstärke: 3,0mm Max. Materialstärke: 6,5mm
Geeignet für Materialien: Stahl, Edelstahl, Messing, Geeignet für Materialien: Stahl, Edelstahl, Messing,
Aluminium, Kupfer Aluminium, Kupfer
Bestellhotline
+49 (0) 6198 / 58 58 97
Beispiel - Prozessdaten für G 1/4“ in 2mm Materialstärke
Materialart
Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium
Drehzahl Centerdrill (U/min) 1400 1600 2400 2400 2400
Drehzahl Centertap (U/min) 110-140 280-360 380-480 380-480 380-480
kW-Leistung + 2,7 2,1 2,1 2,1 2,1
Vorschub (mm/min)* + 50-150 50-150 50-150 50-150 50-150
• *Während des Abtragens des Kragens sollte der Vorschub deutlich erhöht werden, ca.900mm/min.
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
