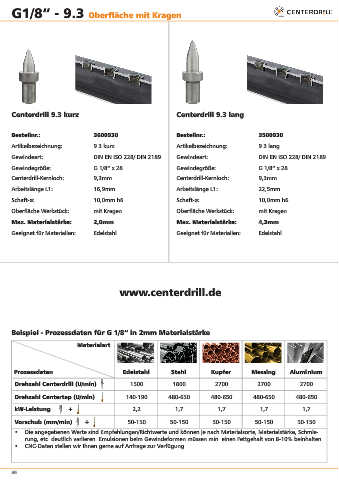

Page 36 - Centerdrill Produktkatalog 2019
P. 36
G1/8“ - 9.3 Oberfläche mit Kragen
Centerdrill 9.3 kurz Centerdrill 9.3 lang
Bestellnr.: 3600930 Bestellnr.: 3500930
Artikelbezeichnung: 9.3 kurz Artikelbezeichnung: 9.3 lang
Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 1/8“ x 28 Gewindegröße: G 1/8“ x 28
Centerdrill-Kernloch: 9,3mm Centerdrill-Kernloch: 9,3mm
Arbeitslänge L1: 16,9mm Arbeitslänge L1: 22,5mm
Schaft-ø: 10,0mm h6 Schaft-ø: 10,0mm h6
Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 2,0mm Max. Materialstärke: 4,3mm
Geeignet für Materialien: Edelstahl Geeignet für Materialien: Edelstahl
www.centerdrill.de
Beispiel - Prozessdaten für G 1/8“ in 2mm Materialstärke
Materialart
Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium
Drehzahl Centerdrill (U/min) 1500 1800 2700 2700 2700
Drehzahl Centertap (U/min) 140-190 480-650 480-650 480-650 480-650
kW-Leistung + 2,2 1,7 1,7 1,7 1,7
Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
36
