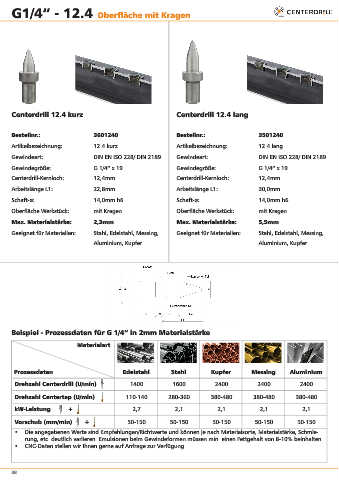

Page 38 - Centerdrill Produktkatalog 2019

G1/4“ - 12.4 Oberfläche mit Kragen

Centerdrill 12.4 kurz Centerdrill 12.4 lang

Bestellnr.: 3601240 Bestellnr.: 3501240
Artikelbezeichnung: 12.4 kurz Artikelbezeichnung: 12.4 lang

Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 1/4“ x 19 Gewindegröße: G 1/4“ x 19
Centerdrill-Kernloch: 12,4mm Centerdrill-Kernloch: 12,4mm

Arbeitslänge L1: 22,8mm Arbeitslänge L1: 30,0mm
Schaft-ø: 14,0mm h6 Schaft-ø: 14,0mm h6

Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 2,3mm Max. Materialstärke: 5,5mm
Geeignet für Materialien: Stahl, Edelstahl, Messing, Geeignet für Materialien: Stahl, Edelstahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

Beispiel - Prozessdaten für G 1/4“ in 2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 1400 1600 2400 2400 2400
Drehzahl Centertap (U/min) 110-140 280-360 380-480 380-480 380-480

kW-Leistung + 2,7 2,1 2,1 2,1 2,1

Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung

38
