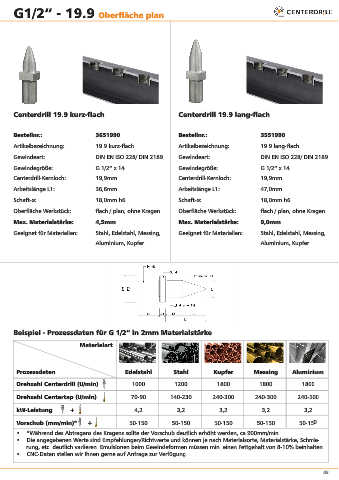

Page 43 - Centerdrill Produktkatalog 2019

G1/2“ - 19.9 Oberfläche plan

Centerdrill 19.9 lang Centerdrill 19.9 kurz-flach Centerdrill 19.9 lang-flach

Bestellnr.: 3651990 Bestellnr.: 3551990
Artikelbezeichnung: 19.9 kurz-flach Artikelbezeichnung: 19.9 lang-flach

Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 1/2“ x 14 Gewindegröße: G 1/2“ x 14
Centerdrill-Kernloch: 19,9mm Centerdrill-Kernloch: 19,9mm

Arbeitslänge L1: 36,6mm Arbeitslänge L1: 47,0mm
Schaft-ø: 18,0mm h6 Schaft-ø: 18,0mm h6

Oberfläche Werkstück: flach / plan, ohne Kragen Oberfläche Werkstück: flach / plan, ohne Kragen
Max. Materialstärke: 4,5mm Max. Materialstärke: 9,0mm
Geeignet für Materialien: Stahl, Edelstahl, Messing, Geeignet für Materialien: Stahl, Edelstahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

Beispiel - Prozessdaten für G 1/2“ in 2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 1000 1200 1800 1800 1800
Drehzahl Centertap (U/min) 70-90 140-230 240-300 240-300 240-300

kW-Leistung + 4,2 3,2 3,2 3,2 3,2

Vorschub (mm/min)* + 50-150 50-150 50-150 50-150 50-150
• *Während des Abtragens des Kragens sollte der Vorschub deutlich erhöht werden, ca.900mm/min.
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung

43
