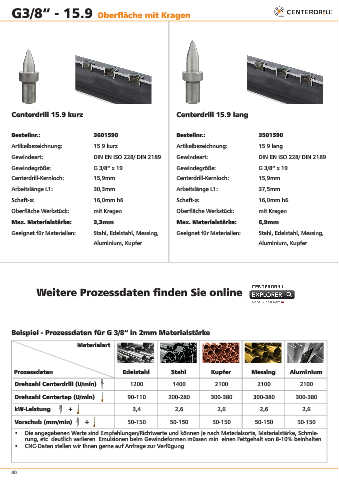

G3/8“ - 15.9 Oberfläche mit Kragen

Centerdrill 15.9 kurz Centerdrill 15.9 lang

Bestellnr.: 3601590 Bestellnr.: 3501590
Artikelbezeichnung: 15.9 kurz Artikelbezeichnung: 15.9 lang

Gewindeart: DIN EN ISO 228/ DIN 2189 Gewindeart: DIN EN ISO 228/ DIN 2189
Gewindegröße: G 3/8“ x 19 Gewindegröße: G 3/8“ x 19
Centerdrill-Kernloch: 15,9mm Centerdrill-Kernloch: 15,9mm

Arbeitslänge L1: 30,3mm Arbeitslänge L1: 37,5mm
Schaft-ø: 16,0mm h6 Schaft-ø: 16,0mm h6

Oberfläche Werkstück: mit Kragen Oberfläche Werkstück: mit Kragen
Max. Materialstärke: 3,3mm Max. Materialstärke: 6,9mm
Geeignet für Materialien: Stahl, Edelstahl, Messing, Geeignet für Materialien: Stahl, Edelstahl, Messing,

Aluminium, Kupfer Aluminium, Kupfer

Weitere Prozessdaten finden Sie online

Beispiel - Prozessdaten für G 3/8“ in 2mm Materialstärke

Materialart

Prozessdaten Edelstahl Stahl Kupfer Messing Aluminium

Drehzahl Centerdrill (U/min) 1200 1400 2100 2100 2100
Drehzahl Centertap (U/min) 90-110 200-280 300-380 300-380 300-380

kW-Leistung + 3,4 2,6 2,6 2,6 2,6

Vorschub (mm/min) + 50-150 50-150 50-150 50-150 50-150
• Die angegebenen Werte sind Empfehlungen/Richtwerte und können je nach Materialsorte, Materialstärke, Schmie-
rung, etc. deutlich variieren. Emulsionen beim Gewindeformen müssen min. einen Fettgehalt von 8-10% beinhalten.
• CNC-Daten stellen wir Ihnen gerne auf Anfrage zur Verfügung
